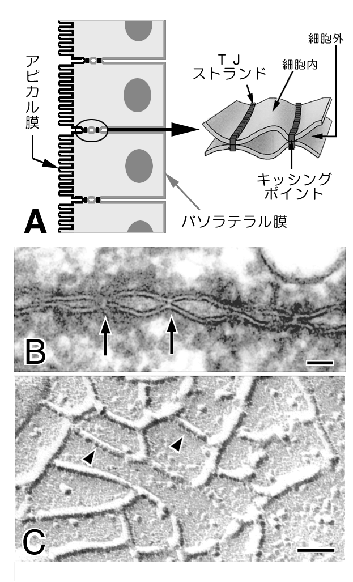

図2 タイトジャンクションの基本構造。 (A)単層上皮細胞のバソラテラル膜のもっともアピカル寄りの細胞間にタイトジャンクション(TJ)が帯状に存在する。 TJでは、内在性膜蛋白質が線状に重合してTJストランドを作り、向かい合う細胞膜中のTJストランドと対合することにより、細胞膜間の距離をゼロにまで近づけている(キッシングポイント)。 (B)TJの超薄切片電子顕微鏡像。 キッシングポイント(矢印)が見える。 (C)TJの凍結割断レプリカ像。 試料を凍らして割断すると、細胞膜の内葉と外葉の間で割れ、内在性膜蛋白質を直接レプリカ像として観察できる。 TJストランド(矢尻)がネットワークを形成しているのが見える。 スケールバー、50 nm。
